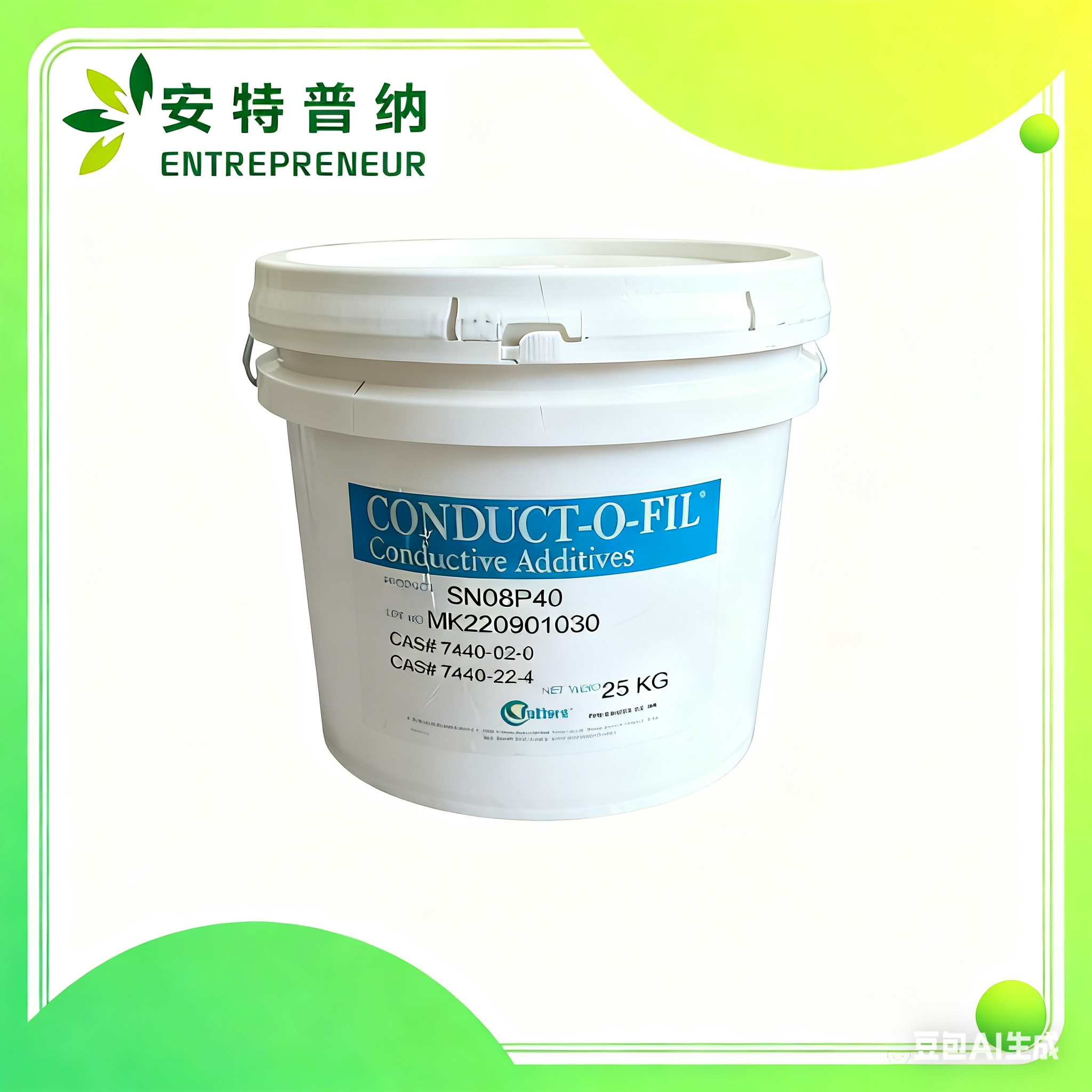

美国波特Potters镀银镍粉银包镍SN08P40、SN15P30、SN40P18

  • 7440-22-4、7440-02-0
  • SN08P40、SN15P30、SN40P18
  • 美国Potters
  • 灰白色粉末

美国波特Potters镀银镍粉银包镍SN08P40、SN15P30、SN40P18电磁屏蔽导电胶Z轴导电膜


1、耐高温稳定性强:在高温环境下性能保持稳定,不易氧化变质,适配各类高温加工工艺,无需担心环境温度对产品性能的影响。

2、磁性定位便捷:颗粒可通过磁性定位,操作灵活高效,能精准适配特定工艺要求,提升生产组装效率。

3、超高导电性能:镀银层与镍基材协同作用,导电效果优异,能快速传导电流,保障终端产品的导电稳定性。

二、典型应用领域:

1、EMI 屏蔽:有效阻隔电磁干扰,适用于电子设备、通讯器材等场景,保护设备免受电磁信号干扰,保障运行稳定性。

2、导电胶粘剂:作为核心导电填料,提升胶粘剂的导电性能,适用于电子元件粘接、线路连接等,粘接牢固且导电高效。

3、Z 轴导电薄膜:适配导电薄膜生产需求,增强薄膜的 Z 轴导电性能,广泛应用于柔性电子、触控屏等新兴领域。

三、产品技术参数

(以下参数为典型性能值,不作为正式规格说明)

产品牌号

银含量(%

平均粒径(微米)

斯科特松装密度

g/in3

g/cc

SN40P08

8

31

51

3.1

SN40P18

18

31

52

3.2

SN40S15

15

42

59

3.6

SN325P25-ALT1

23

31

55

3.4

SN15P30

30

15

50

3.1

SN08P40

40

8

49

3.0

四、产品选型推荐

推荐牌号

核心优势

适用细分场景

SN40P08

8% 银含量平衡导电性能与成本;31μm 平均粒径易分散,适配常规厚度产品;3.1g/cc 密度与 51g/in3 斯科特松装密度,在胶黏体系中稳定性好;耐高温、可磁取向,导电性能可靠

1. EMI 屏蔽:通用型屏蔽场景(如普通电子设备外壳、工业控制箱屏蔽层)

2. 导电胶粘剂:低成本需求的通用型导电胶(如电子元件固定粘接、普通线路板导电连接)

3. Z 轴导电膜:常规厚度 Z 轴导电膜,对导电效率要求中等的场景

SN40P18

31μm 粒径适配性广,分散性与成型性优;3.2g/cc 密度与 52g/in3 斯科特松装密度,在涂料、胶黏剂中不易沉降;耐高温特性突出,可磁取向设计便于精准布局导电通路

1. EMI 屏蔽:中高端电子设备屏蔽(如通信终端、仪器仪表外壳屏蔽)2. 导电胶粘剂:对稳定性要求较高的导电粘接(如汽车电子元件粘接、工业传感器连接)

3. Z 轴导电膜:需长期使用、环境温度波动较大的 Z 轴导电膜场景

SN40S15

15% 银含量提升导电效率;42μm 较大粒径易形成连续导电网络,导电稳定性强;3.6g/cc 密度与 59g/in3 斯科特松装密度,适配厚涂层 / 厚胶层场景;耐高温、可磁取向,适配复杂工况

1. EMI 屏蔽:厚型屏蔽层(如大型设备外壳、机房屏蔽结构)、高频信号屏蔽场景

2. 导电胶粘剂:高导电需求的厚胶层粘接(如电力设备导电粘接、重型电子部件固定)

3. Z 轴导电膜:高导电需求的厚型 Z 轴导电膜,如工业级精密设备内部导电层

SN325P25-ALT1

23% 高银含量,导电性能优异;31μm 粒径兼顾分散性与导电通路形成;3.4g/cc 密度与 55g/in3 斯科特松装密度,适配多种基体材料;耐高温、可磁取向,长期使用稳定性好

1. EMI 屏蔽:高要求屏蔽场景(如军工电子设备、高频通信设备屏蔽)2. 导电胶粘剂:高导电、高可靠性需求的导电粘接(如航空航天辅助电子部件粘接、精密仪器导电连接)3. Z 轴导电膜:高性能 Z 轴导电膜,如高端电子设备内部信号传输导电层

SN15P30

30% 高银含量,导电效率突出;15μm 小粒径适配薄型结构设计,可形成均匀导电层;3.1g/cc 密度,轻量化优势适配精密部件;耐高温、可磁取向,适配微型化场景

1. EMI 屏蔽:薄型屏蔽层(如微型电子设备、可穿戴设备屏蔽)、高导电需求的精细屏蔽场景

2. 导电胶粘剂:薄胶层高导电粘接(如芯片周边导电固定、微型传感器连接)

3. Z 轴导电膜:薄型高性能 Z 轴导电膜,如消费电子、精密仪器的微型导电层

SN08P40

40% 超高银含量,导电性能顶尖;8μm 超细粒径,可形成超薄均匀导电层;3.0g/cc 低密度,适配轻量化、微型化需求;耐高温、可磁取向,精准适配精细导电布局

1. EMI 屏蔽:超精密电子设备屏蔽(如高端芯片、高频传感器屏蔽)、超薄屏蔽层场景

2. 导电胶粘剂:超精密导电粘接(如微型电子元件、半导体部件导电连接)

3. Z 轴导电膜:超高性能薄型 Z 轴导电膜,如高端半导体设备、精密电子仪器的核心导电层
